Муфты с конической резьбой LENTON позиционные P13, P14, P15
Описание
Муфты модели P13 предназначены для быстрого сращивания двух криволинейных, изогнутых или прямых стержней, когда ни один из стыкуемых стержней не может свободно вращаться, при этом присоединяемый стержень ограничен в осевом направлении. Как правило, такие муфты применяются для соединения сборных каркасов. Позиционная муфта P13 может поставляться в виде двух частей для применения на контакте с опалубкой. Внутренняя параллельная резьба защищена от коррозии пластмассовой резьбовой заглушкой.
Муфта модели P14 аналогичная муфте модели P13 за исключением того, что присоединяемый стержень в муфте P14 может свободного перемещаться в осевом направлении. Как правило, такие стержни применяются для соединения свайных каркасов.
Муфты модели P15 предназначены для быстрого соединения секций колонн или прецизионного соединения элементов с несколькими стержнями, которые соединены между собой на коротком участке (например, сборные элементы), а также для закрытия небольших временных проемов.
О системе:
Самоцентрирующаяся система соединений с конической резьбой, гарантирующая непрерывность и целостность железобетонной конструкции (после соединения арматурные стержни обеспечивают «полную прочность» при растяжении, сжатии и в случае знакопеременных напряжений).
Отличительные особенности:
- дает возможность использовать стержни с максимальным поперечным сечением;
- уменьшает толщину защитного слоя бетона за счет очень маленького диаметра муфт;
- снижает нарушения однородной жесткости за счет короткой и узкой конструкции;
- избавляет от необходимости использовать контргайки для соединения с надежной фиксацией без проскальзывания;
- повышает прочность и не зависит от деформации арматуры;
- проста в монтаже, не требует специального инструмента (кроме динамометрического ключа) и квалификации
Характеристики

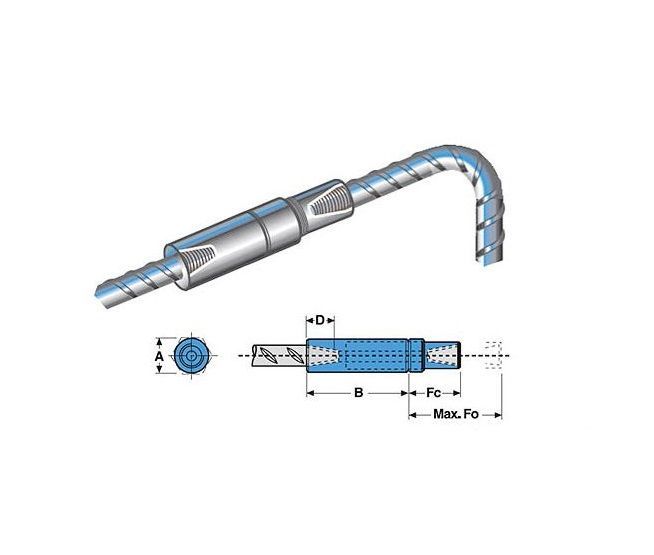

Геометрические размеры, вес, усилие затяжки и условные обозначения позиционных муфт P13 с конусной резьбой
|
Диаметр стержня, мм |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 |
|
Наружный диаметр муфты А, мм |
22 |
27 |
27 |
33 |
33 |
41 |
41 |
46 |
52 |
58 |
64 |
|
Длина муфты В, мм |
77 |
80 |
88 |
93 |
112 |
116 |
127 |
137 |
144 |
158 |
179 |
|
Fc, мм |
42 |
45 |
48 |
53 |
63 |
66 |
68 |
70 |
79 |
85 |
91 |
|
Max. Fo |
85 |
88 |
93 |
98 |
116 |
124 |
128 |
135 |
144 |
158 |
172 |
|
D, мм |
18 |
21 |
24 |
29 |
36 |
38 |
41 |
43 |
46 |
53 |
58 |
|
Усилие затяжки, Нм |
40 |
80 |
120 |
150 |
180 |
220 |
270 |
270 |
300 |
300 |
350 |
|
Вес муфты, кг |
0.29 |
0.45 |
0.50 |
0.74 |
0.87 |
1.21 |
1.31 |
1.74 |
2.38 |
3.69 |
4.34 |
|
Условное обозначение |
EL12P13 |
EL14P13 |
EL16P13 |
EL18P13 |
EL20P13 |
EL22P13 |
EL25P13 |
EL28P13 |
EL32P13 |
EL36P13 |
EL40P13 |
Геометрические размеры, вес, усилие затяжки и условные обозначения позиционных муфт P14 с конусной резьбой
|
Диаметр стержня, мм |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 |
|
Наружный диаметр муфты А, мм |
22 |
27 |
27 |
33 |
33 |
41 |
41 |
46 |
52 |
58 |
65 |
|
Длина муфты В, мм |
45 |
48 |
54 |
59 |
75 |
74 |
83 |
88 |
95 |
101 |
114 |
|
Fc, мм |
42 |
45 |
48 |
53 |
63 |
66 |
68 |
70 |
79 |
85 |
103 |
|
Max. Fo |
53 |
56 |
59 |
64 |
79 |
82 |
84 |
86 |
95 |
101 |
131 |
|
D, мм |
18 |
21 |
24 |
29 |
36 |
38 |
41 |
43 |
46 |
53 |
58 |
|
Вес муфты, кг |
0.20 |
0.32 |
0.35 |
0.53 |
0.64 |
0.89 |
0.96 |
1.25 |
1.77 |
2.51 |
3.07 |
|
Усилие затяжки Нм |
40 |
80 |
120 |
150 |
180 |
220 |
270 |
270 |
300 |
300 |
350 |
|
Условное обозначение |
EL12P14 |
EL14P14 |
EL16P14 |
EL18P14 |
EL20P14 |
EL22P14 |
EL25P14 |
EL28P14 |
EL32P14 |
EL36P14 |
EL40P14 |
Геометрические размеры, вес, усилие затяжки и условные обозначения позиционных муфт P15 с конусной резьбой
|
Диаметр стержня, мм |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
32 |
36 |
40 |
|
Наружный диаметр муфты А1, мм |
33 |
33 |
37 |
37 |
41 |
46 |
52 |
58 |
64 |
75 |
75 |
|
Наружный диаметр муфты А2, мм |
27 |
33 |
33 |
33 |
37 |
42 |
42 |
52 |
52 |
58 |
64 |
|
Длина муфты В, мм |
42 |
47 |
52 |
60 |
69 |
75 |
81 |
86 |
91 |
102 |
113 |
|
Fc, мм |
19 |
19 |
19 |
19 |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
|
D,мм |
18 |
21 |
24 |
29 |
36 |
38 |
41 |
43 |
46 |
53 |
58 |
|
D1, мм |
13 |
15 |
17 |
20 |
22 |
24 |
29 |
32 |
32 |
38 |
42 |
|
Вес муфты, кг |
0,36 |
0,42 |
0,51 |
0,49 |
0,72 |
0,98 |
1,26 |
1,69 |
2,08 |
3,16 |
3,40 |
|
Усилие затяжки Нм |
40 |
80 |
120 |
150 |
180 |
220 |
270 |
270 |
300 |
300 |
350 |
|
Условное обозначение |
EL12P15 |
EL14P15 |
EL16P15 |
EL18P15 |
EL20P15 |
EL22P15 |
EL25P15 |
EL28P15 |
EL32P15 |
EL36P15 |
EL40P15 |
